DS3000TE Series

DS3000TE 系列大功率前端交流-直流电源充分利用了标准的 C19/C20 交流输入分配连接器。该电源支持 180-264 VAC 输入，提供 12 V 主输出和 12 V 待机输出。该电源在 208-264 VAC 电压下可提供 3000 W 功率，是一款 80 Plus 钛金级电源，在 50% 负载下转换效率超过 96%。其尺寸紧凑，为 4.15 x 2.78 x 11 英寸，功率密度达每立方英寸 24 W。在19英寸机架上安装六台设备，总功率可达18千瓦。
特点

  • 12.0 V 生活用电

  • 3000W 输出功率

  • 高效率（230 VAC 时 94%）50% 负载

  • 输入电压范围 180-264 VAC

  • 峰值效率 96%

  • 功率因数 0.97（典型值）

  • 保持时间 10 毫秒

  • 输入频率 47 - 63 Hz

  • 低压线输出功率：12V/112A 和 12VSB/4.5A，连续1350W

  • 高压线输出功率：12V/250A 和 12VSB/4.5A，连续3000W

  • 输出纹波 120 mVp-p

  • 负载分担 主动负载分担，满载时为6%


益处

  • EMI A类

  • 内部或门逻辑

  • N+N冗余

  • 符合PMBus规范

  • 钛级效率

  • 可变速智能风扇

  • 电源中断（低电平有效）

  • 电源正常（高电平有效）

  • 远程开/关（低电平有效）

  • 保护功能：过压保护（OVP）、过流保护（OCP）、短路保护、过温保护（OTP）

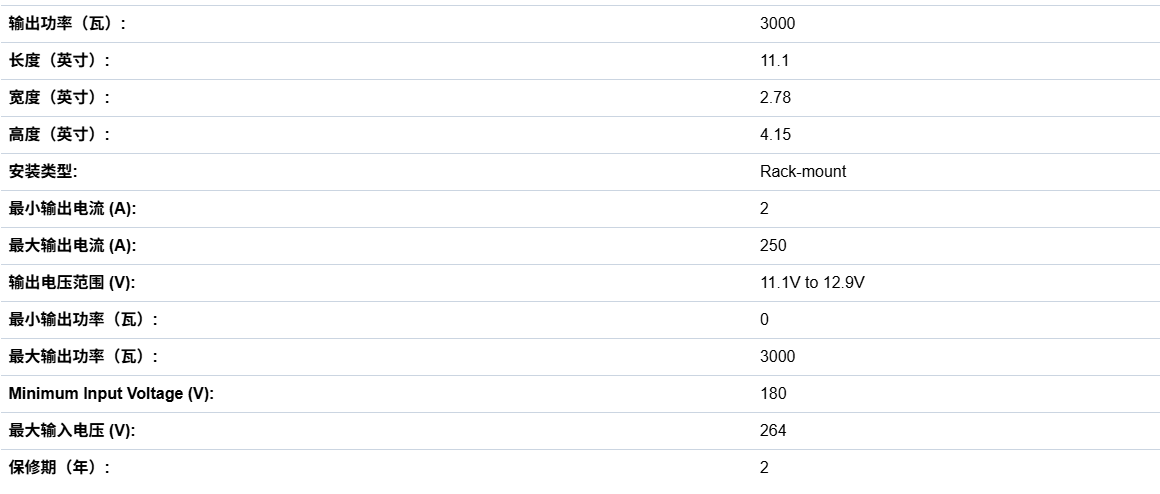

规格


文档下载

DS3000TE Datasheet.pdf点击下载
