直流-直流 (DC-DC) 电源
铁路级 DC-DC 电源模块
产品图片

ERM50 High Input Range Series

ERM50系列50 W隔离式直流-直流转换器模块专为铁路和交通系统设计，输入电压范围为66至160 VDC，提供5 V、12 V、15 V和24 VDC四种单输出型号。该系列转换器最高效率可达92%，在适当降额的情况下，最高环境工作温度为85℃。该系列符合轨道车辆用电子设备EN50155标准。标准功能包括3000 VAC RMS加强绝缘、差分远程检测、远程开关控制、欠压关断以及过载和短路保护。
特点

  • 底板振动和热冲击测试符合 EN61373 标准

  • 高效率，最高可达 92%

  • 输入电压范围 66-160 Vdc

  • 工作温度范围 -40 °C 至 +85 °C

  • 加强绝缘 3000 VACrms

  • 安全性能符合 EN60950-1 和铁路标准 EN50155

  • 小巧封装尺寸：57.9 x 36.8 x 12.7 mm

  • 效率：92% @ 12 V 输出

  • 输入电压范围：66 - 160 Vdc

  • 电压容差：±1.0%

  • 噪声/纹波：24V型号：150mV，其他型号：100mV

  • 过载保护：典型值为最大输入电流（Io）的150%，采用短时断流保护

  • 绝缘电阻：1000兆欧

  • 绝缘电容：3000皮法

  • 绝缘电压：3000伏交流

  • 开关频率：320千赫

  • 机械底板：1/4砖尺寸，封装式

益处

  • 带隔离功能的金属外壳

  • 无最小负载要求

  • 远程开关

  • 欠压关断

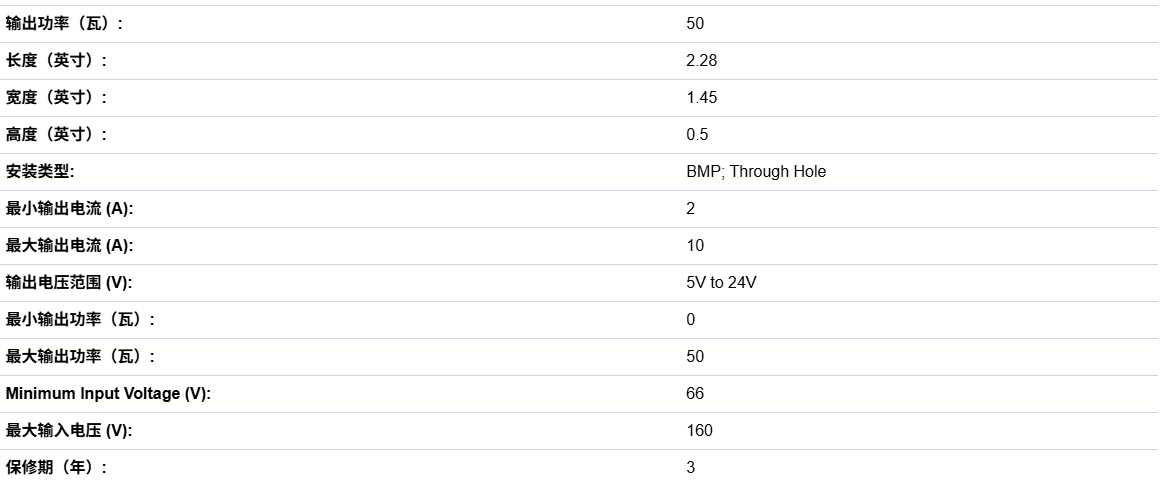

规格


文档下载

ERM50 Data Sheet.pdf点击下载
